Qurilma modulli tizim bo'lib, SPM-Main Unit boshqaruv bloki va SPM-4Relay o'rni modullarini o'z ichiga oladi. Boshqaruv bloki eWeLink ilovasi bilan o'zaro ishlash va RS-485 interfeysi orqali ulangan 32 tagacha SPM-4Relay modullarini muvofiqlashtirish uchun javobgardir. Tizim DIN relslarini o'rnatish uchun mo'ljallangan, bu tarqatish platalarida va elektr inshootlarida foydalanish uchun qulay.

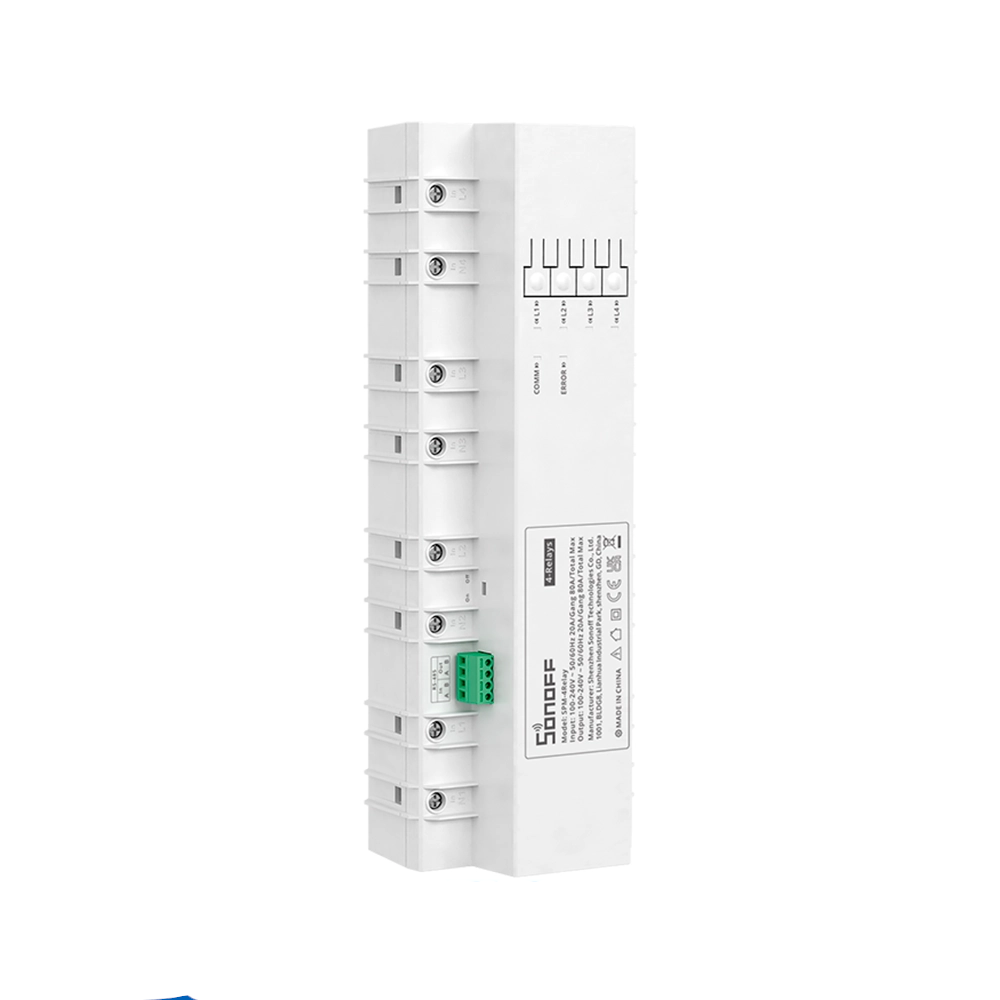

Har bir SPM-4Relay moduli har bir modul uchun jami 80 A gacha bo'lgan maksimal yuk 20 A gacha bo'lgan to'rtta mustaqil kanalga ega. Barcha kanallar avtonom ishlaydi va bir-biriga o'zaro ta'sir qilmasdan alohida sozlangan.

Qurilma korpusdagi maxsus ulagichga o‘rnatilgan SD-kartaga statistik ma’lumotlarni saqlab, har bir kanal uchun iste’mol qilinadigan elektr energiyasini kuzatib borish imkonini beradi. Ma'lumotlar har kuni yozib olinadi va 180 kun davomida saqlanadi. Kanallar "0" va undan yuqori raqamlangan va bitta SPM-4Relay moduli bilan arxiv 0 dan 3 gacha kanallarni ko'rsatadi. Internet yo'qligida ham ma'lumotlarni yig'ish qo'llab-quvvatlanadi. Joriy iste'molni "Joriy" yorlig'i orqali, kunlik statistika va grafiklarni esa "Tarix" yorlig'i orqali ko'rishingiz mumkin. Haqiqiy vaqtda ekran mavjud bo'lmasa-da, foydalanuvchi yorliqlar o'rtasida almashish orqali ma'lumotlarni qo'lda yangilashi mumkin.

Qurilma boshqa foydalanuvchilarga kirishni o'tkazishni qo'llab-quvvatlamaydi va eWeLink ilovasidagi turli "Uylar" o'rtasida ko'chirilmaydi - faqat bitta "Uy" ichida.

Xavfsizlikni oshirish uchun har bir kanal uchun individual oqim chegaralari o'rnatilishi mumkin. Agar ular oshib ketgan bo'lsa, kanal avtomatik ravishda o'chiriladi, ortiqcha yuklanishning oldini oladi va ulangan qurilmalarni himoya qiladi. Qurilmani avtomatlashtirish stsenariylarida tetik (kanal holati) va aktuator (kanalni yoqish/o'chirish) sifatida ishlatish mumkin.

Uch fazali elektr ta'minoti bo'lgan xonalarga o'rnatilganda, qurilma yukni fazalar bo'ylab taqsimlash, ularning har birini alohida nazorat qilish va har bir chiziq uchun alohida iste'mol statistikasini yuritish imkonini beradi.

Turi: 4 ta kanal uchun

Chip modeli: GD32F

Rang: Oq

Og'irligi: 584 gr

O'lchamlari: 250 × 90 × 66,5 mm

Koson materiali: PC V0 (olovga chidamli plastik)

Boshqarish kanallari soni: 4

Har bir kanal uchun maksimal yuk: 20 A

Maksimal yuk: 20 A/kanal

Kuchlanishi: 100–240 V

WiFi: IEEE 802.11 b/g/n

Ethernet: Ha

Aloqa protokoli: SPM-Main va SPM-4Relay

RS-485: Qo'llab-quvvatlanadi

Antenna: Antennali o'rnatilgan FPC platasi

Operatsion tizimlar: Android va iOS

Xavfsizlik rejimi: WPA/WPA2

Shifrlash turi: WEP/TKIP/AES

Xotira kartasi: MicroSD 8 dan 32 GB gacha

Ulanish usuli: Nol va faza

O'rnatish imkoniyati: DIN relsli o'rnatish (mahkamlagichlar kiritilgan)

Bloklarni ulash uchun sim uzunligi: 100 m gacha

Ishlash harorati: -10 ° C dan + 40 ° C gacha

Ishlash namligi: 5% -95%, kondensatsiyalanmaydi

Ishlash balandligi: 2000 m dan kam

Amaldagi joy: Ichkarida

Brend mamlakati: Xitoy
